T3 360 AVM Sistemi CVBS AHD Kamera Girişi Ve CVBS HDMI Çıktısı NTSC PAL Uyumlu Tasarım

T3 360 AVM Sistemi CVBS AHD Kamera Girişi Ve CVBS HDMI Çıktısı NTSC PAL Uyumlu Tasarım

Marka Adı: Customized
Adedi: 300
Fiyat: Negotiatable
Ödeme Şartları: T/T,L/C
Tedarik Yeteneği: 100000pcs/ay
Ayrıntılı Bilgiler
Sertifika:
E-Mark, CE, FCC, RoHS
Kamera girişi:
CVBS/AHD
Sinyal Çıkışı:
CVBS/HDMI/VGA
Çalışma Cazibesi. menzil:
-40°~85° -40℉~185℉
Sinyal Çıkış Standardı:
NTSC/PAL
Görüntülemek:
2D/3D çevre görünümü
ADAS Özellikleri:
Park yardımı, Ultrasonik Radar Mesafe Uyarısı, DVR işlevi, Hareketli Nesne Algılama (MOD), Şeritten
Su geçirmez ve toz geçirmezlik derecesi:
IP69K
Başvuru:
Otomotiv
Ambalaj bilgileri:
Normal ihracat ambalajı, özelleştirilmiş
Yetenek temini:
100000pcs/ay
Vurgulamak:

T3 360 AVM Sistemi

,

CVBS 360 AVM Sistemi

,

AHD cvbs ahd kamerası

Ürün Tanımı
Genel Bakış

CandidTech'in T3 360AVM çözümü, CVBS kamera ve AHD kamera sinyal girişini NTSC/PAL formatında destekler ve CVBS, VGA ve HDMI video sinyali çıkışı vererek belirli araç bilgi-eğlence ekran sistemleriyle sorunsuz entegrasyon sağlar.

Ayrıca, bu çözüm FOV (Görüş Alanı) kırpma ve yörünge çizgileri ile diğer ilgili bilgileri bindirme yeteneği gibi güçlü özellikler sunar.

ECU sistemi, geliştirilmiş görüntü verilerini araç içi ekran ucuna göndererek net ve sezgisel bir görsel efekt sunar. Sorunsuz görüntü birleştirme teknolojimizle, aracın etrafının 360 derecelik kuşbakışı görünümünü oluşturabilir, sürücülere aracın çevresinin kapsamlı bir görünümünü sağlayarak sürüş güvenliğini ve rahatlığını önemli ölçüde artırır.


 360 AVM System


CandidTech'in T3 360 AVM sistem teklifi, Hong Kong ve Malezya'daki Alphard ve Vellfire, ayrıca Singapur'daki Subaru ve Sylphy gibi projelerde seri üretime ulaşmıştır.

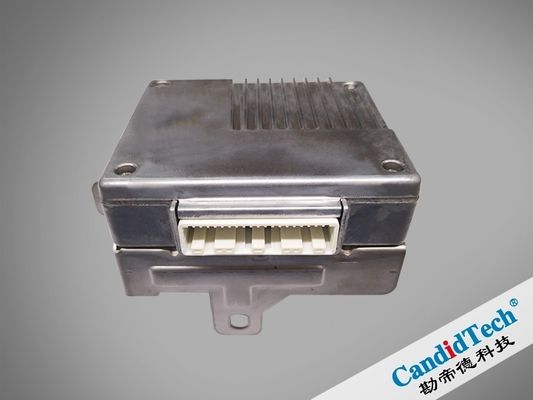

ÖZELLİKLER - ECU

Çalışma Voltajı

9~32VDC
Çalışma Akımı <1A @ 13.5VDC
Sessiz Akım <1mA
Güç Tüketimi <15W
Soğuk Başlangıç Süresi <4S
Çalışma Sıcaklığı -40°C ~ 70°C
Depolama Sıcaklığı -40°C ~ 85°C
Çıkış Video Formatı NTSC / PAL
Çıkış Video Sinyali CVBS / HDMI / VGA
Video Anahtarlama Gecikmesi <50ms
Çıkış Kare Hızı 30 fps
Kareler Arası Gecikme <100ms (3 kareden az)

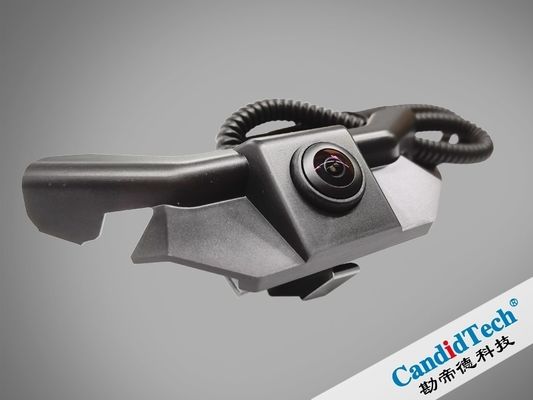

ÖZELLİKLER - KAMERALAR

Görüntü Sensörü

ASX340 (1/4" 4:3 IT CMOS)
Çalışma Voltajı 4.5V~5.5V
Çalışma Akımı <100mA
Çalışma Sıcaklığı -40°C ~ 85°C
Depolama Sıcaklığı -40°C ~ 85°C
Çalışma Nemi 90±5 %RH
Su Geçirmezlik Seviyesi (kablolama demeti ile) IP69
Aktif Piksel 720(Y) x 480(D)
Yatay FOV 192±4°
Dikey FOV 142±4°
Video Çıkış Formatı NTSC / PAL
Kamera Sinyali CVBS / AHD
S/N Oranı >46dB
Dinamik Aralık 73.8dB
Otomatik Beyaz Dengesi (AWB) Evet
Otomatik Kazanç Kontrolü (AGC) Evet
Otomatik Pozlama Kontrolü (AEC) Evet
Kare Hızı 30 fps
Deklanşör Tipi Elektronik Panjurlu Deklanşör (ERS)
Minimum Aydınlatma 1.0 lüks (50 IRE kurulum dahil)
Tepki Süresi <1s (Bulanık görüntüden net görüntüye)
Görüntü Çözünürlüğü Yatay≥ 300 satır; Dikey ≥ 300 satır
Optik Eksen Hassasiyeti ±2°

CandidTech'in 360 AVM Sistemini geliştirmenin ana avantajları nelerdir? 1. Gelişmiş Sensör Füzyon Teknolojisi

10 yıllık deneyime sahip bir Tier1/Tier2 tedarikçisi olarak 360 derece çevre görüşlü otomotiv OEM/ODM parçaları için, gelişmiş sensör füzyon teknolojisinde ustalaştık. Birden fazla yüksek çözünürlüklü kamerayı, ultrasonik sensörleri ve bazen radar sensörlerini entegre etmeyi destekliyoruz.

2. Yüksek Performanslı Görüntü İşleme

Şirket içi geliştirdiğimiz yüksek performanslı görüntü işleme algoritmalarımız önemli bir avantajdır. Bu algoritmalar kameralar tarafından yakalanan büyük miktardaki görüntü verilerini hızlı bir şekilde işleyebilir. Görüntü kalitesini iyileştirir, lens bozulmasını düzeltir ve birden fazla kamera görüntüsünün gerçek zamanlı birleştirilerek sorunsuz bir 360 derecelik kuşbakışı görünüm oluşturulmasını sağlar. Bu, sürücünün karmaşık aydınlatma koşullarında bile aracın etrafındaki tüm potansiyel engelleri ve tehlikeleri net bir şekilde görebilmesini sağlar.

3. Özelleştirilmiş Yazılım Çözümleri

Farklı otomotiv üreticilerinin özel ihtiyaçlarına göre uyarlanmış yüksek düzeyde özelleştirilmiş yazılım çözümleri sunuyoruz. Yazılımımız, aracın mevcut araç içi eğlence sistemi, sürücü destek sistemleri ve ECU ile entegre edilebilir. Bu, 360 derecelik çevre görüş sisteminin sorunsuz çalışmasını ve kontrolünü sağlar.

4. Güvenilir Bağlantı ve Veri İletimi

Güvenilir bağlantı ve yüksek hızlı veri iletimi sağlıyoruz. GMSL (Gigabit Multimedia Serial Link) gibi gelişmiş iletişim protokollerini kullanarak, sinyal kaybı veya gecikme olmadan büyük miktarda görüntü verisini kameralardan merkezi işlem birimine gerçek zamanlı olarak aktarabiliriz. Bu, özellikle dinamik park kılavuzu gibi gerçek zamanlı uygulamalar söz konusu olduğunda, sistemin sorunsuz çalışması için kritik öneme sahiptir.

5. Mükemmel Çevresel Uyarlanabilirlik

Ürünlerimiz mükemmel çevresel uyarlanabilirlik sağlayacak şekilde tasarlanmıştır. Geniş bir sıcaklık aralığında, son derece soğuktan çok sıcak koşullara kadar dayanabilirler. Yüksek seviyeli su geçirmez ve toz geçirmez derecelendirmeleri (IP67 veya üstü) ile kameralarımız ve sensörlerimiz çeşitli zorlu hava ve yol koşullarında normal şekilde çalışabilir. Bu, otomotiv OEM'leri tarafından büyük değer verilen 360 derecelik çevre görüş sisteminin uzun vadeli güvenilirliğini ve kararlılığını sağlar.

Candid'in 360 çevre görüş sisteminin yenilikçi özellikleri ve işlevleri hakkında daha fazla bilgi için lütfen [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Mevcut ürün gamımız farklı uygulamalar için araç kameralarını kapsar: geri görüş, ön görüş, yan görüş ve çevre görüş, Araç Kamerası Kayıt Cihazları, Çevre Görüş Monitör Sistemleri, ADAS ürünleri, CMS (Kamera Monitör Sistemi), OMS (Sürücü İzleme Sistemi), DMS (Sürücü İzleme Sistemi)ve benzerleri. Daha fazla bilgi için lütfen şu adrese e-posta gönderin: sales2@candidelectronics.com.
